schacht ontwerp
Feb 06, 2018

    Een schacht is een roterend of stationair orgaan, gewoonlijk met een cirkelvormige dwarsdoorsnede, met daarop gemonteerde elementen zoals tandwielen, riemschijven, vliegwielen en andere krachtoverdrachtelementen.

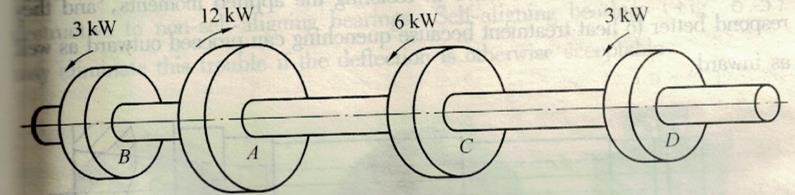

Als een as meerdere tandwielen of katrollen draagt, zullen verschillende secties van de as worden onderworpen aan verschillende koppels, omdat het totale vermogen dat wordt afgeleverd aan de as op verschillende punten stukje bij beetje wordt afgenomen. Figuur 1.1 toont een as met een ingang op één locatie (punt A ) en verschillende uitgangen (punten B, C en D ) aan weerszijden van de ingang. Tandwielen of katrollen kunnen worden gebruikt voor het voeden van de as of om de as van de as te halen. Vandaar dat men de hoeveelheid koppel op elk deel van de schacht moet noteren. Bestudeer vervolgens de verdeling van het buigend moment, bij voorkeur schetsen (in de vrije hand is goed) de schuifkracht en buigmomentiagrammen.


Uit dit eerste onderzoek, dat een probleem is in de mechanica, merken we het gedeelte op waar het buigmoment maximaal is en het gedeelte waar het koppel maximaal is. Als deze maxima op dezelfde sectie voorkomen, wordt de diameter die nodig is voor die sectie bepaald en gebruikt voor de gehele as wanneer de diameter constant moet zijn. Als de maxima niet bij dezelfde sectie voorkomen, bepaal dan de diameter voor het deel van het maximumkoppel en ook voor het gedeelte van het maximale buigmoment en gebruik de grotere waarde.

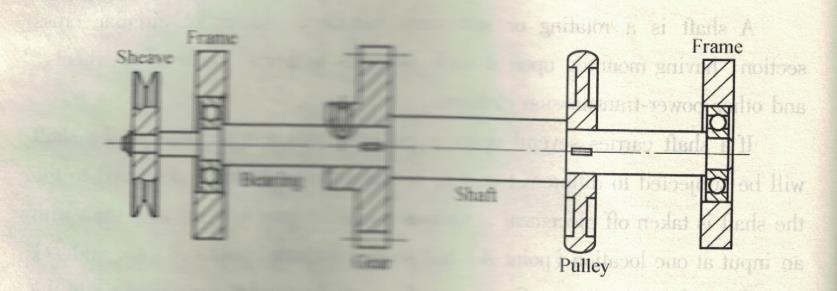

De diameter van de schacht wordt vaak van punt tot punt gevarieerd, soms om structurele redenen (zie fig. 1.2). Controleer in dit geval de spanning of bepaal de grootte die nodig is voor elke sectie. De ontwerper zorgt ervoor dat alle secties van de schacht worden blootgesteld aan veilige spanningen, rekening houdend met filets, gaten, spiebanen en andere spanningsverhogers.
